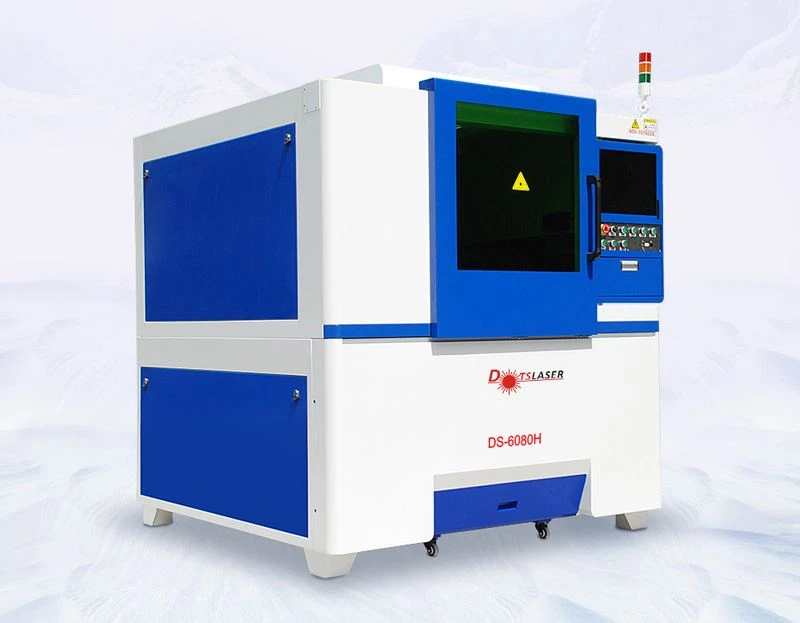

Qtugħ bil-lejżer tal-Bord tal-PCB
Qtugħ massimu ta '6mm tar-ram u aluminju sottostrat.
Il-qasam tat-tqattigħ huwa fakultattiv.
Il-materjal tat-tqattigħ huwa wiesa ', inkluż ram, ram, aluminju, azzar li ma jissaddadx, bord tal-PCB, eċċ.
Qawwa tal-Laser: 1000W-3000W

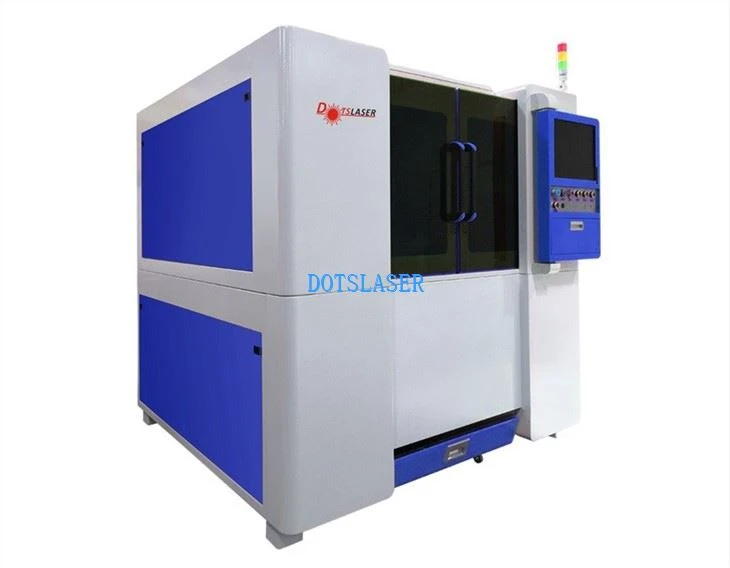

Qtugħ bil-lejżer tal-Bord tal-PCB
Deskrizzjoni tal-Prodotti
Il-Qtugħ bil-Lejżer tal-Bord tal-PCB għandu firxa wiesgħa ta 'applikazzjonijiet u jista' jipproċessa ħafna materjali bħal ram, aluminju, azzar li ma jissaddadx, ħadid, bordijiet tal-pcb, u materjali manjetiċi. Id-daqs tal-format huwa fakultattiv, u t-tul jista 'jiġi personalizzat skont ir-rekwiżiti tal-ipproċessar tal-utent. Il-veloċità tat-tqattigħ hija mgħaġġla, l-effett huwa lixx u ċatt, l-inċiżjoni m'għandha l-ebda stress mekkaniku, u hija lixxa u ċatta mingħajr shearing burrs.

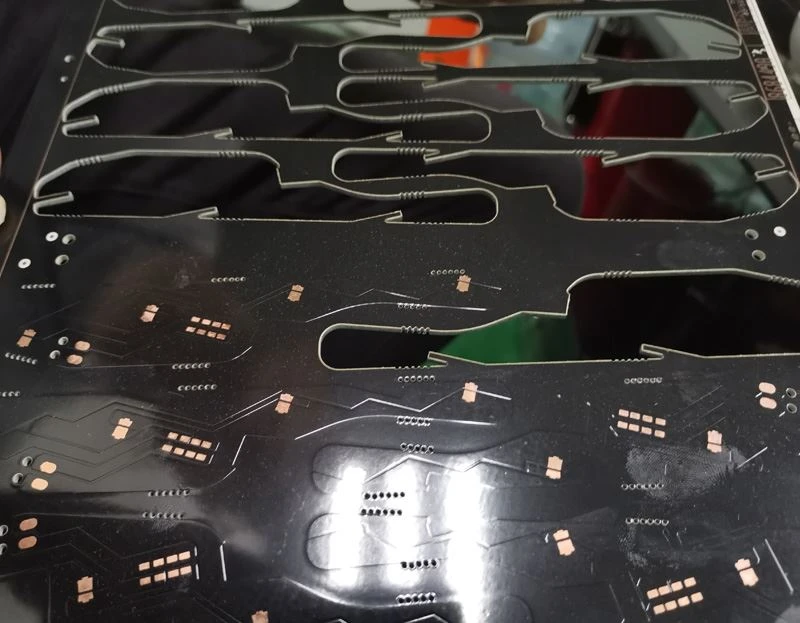

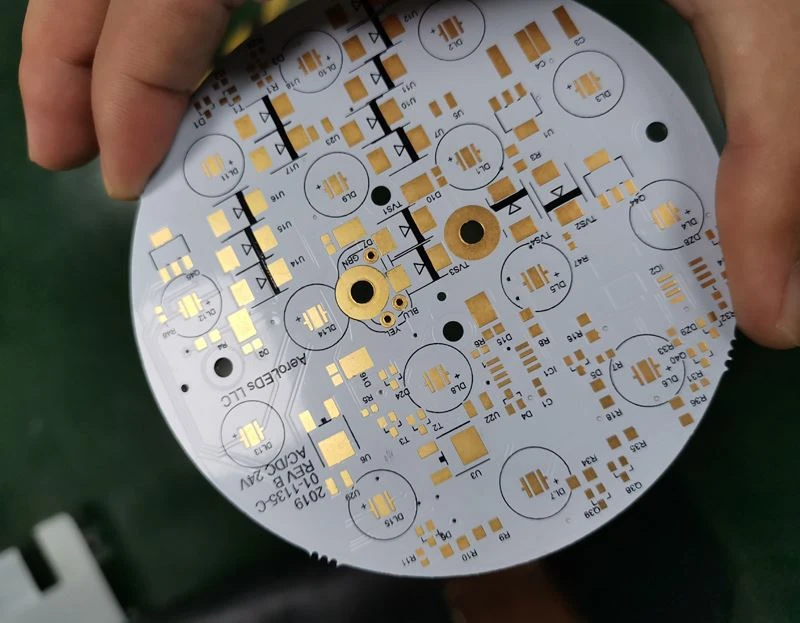

L-ewwelnett, ejjew naraw kif tnaqqas il-bord tal-PCB, il-bord taċ-ċirkwit, il-bord tas-sottostrat tar-ram u l-aluminju permezz ta 'sistema ta' qtugħ bil-lejżer ta 'preċiżjoni.
Karatteristiċi u prestazzjoni
★ Bażi tal-irħam.
★ Struttura ta 'sewqan doppja tal-gantry magħluqa għal kollox.
★ Sistema ta 'ventilazzjoni ta' protezzjoni ambjentali.
★ Ġeneratur tal-laser tal-fibra li jirrifletti ħafna kontra l-lejżer

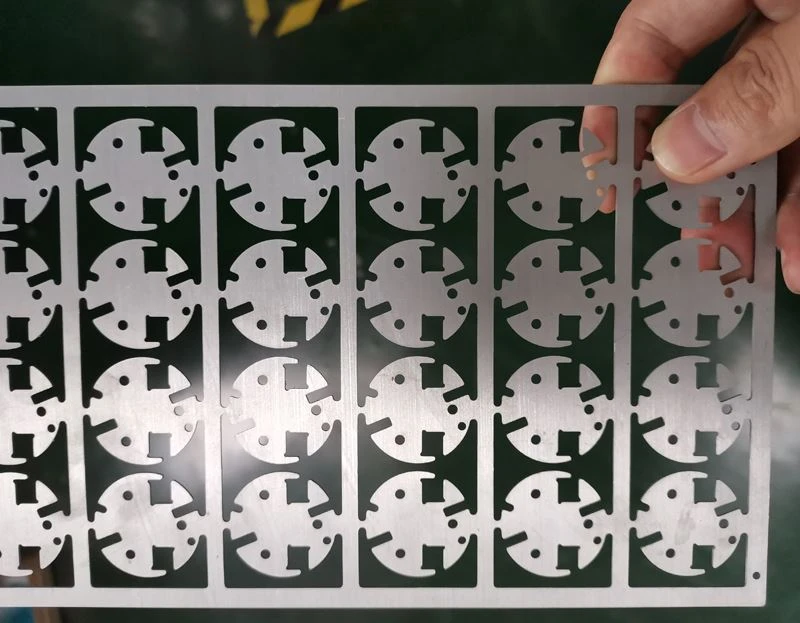

Qtugħ tas-sottostrat tar-ram u l-aluminju ta 'format żgħir
★ Ħxuna tat-tqattigħ stabbli tal-lott fit-tul ta 'inqas minn 6mm, tillimita l-ħxuna tat-tqattigħ ta' sottostrati tar-ram u tal-aluminju ta '6mm;
★ Id-daqs tal-format huwa fakultattiv, u t-tul jista 'jiġi personalizzat skont ir-rekwiżiti tal-ipproċessar tal-utent.
★ Firxa wiesgħa ta 'materjali ta' proċessar, mhux biss tista 'tipproċessa ram, aluminju, iżda wkoll tipproċessa azzar li ma jissaddadx, ħadid, bordijiet tal-PCB, ligi varji, eċċ.
Parametru tekniku
| Mudell | DS-60680H |
| Qawwa tal-laser | 1000W/1500W/2000W/QCW750W |
| Tul tal-mewġ tal-lejżer | 1070±10Nm |
| Firxa tat-tqattigħ | 600mm * 800mm (firxa oħra hija customizable) |
| Wisa 'tal-linja tal-qtugħ | 0.05~0.15mm (jiddependi fuq il-materjal) |
| Ħxuna tat-tqattigħ | Inqas minn jew ugwali għal 3mm/6mm (aluminju, ram) |
| Veloċità tat-tqattigħ | 5000-20000mm/min (jiddependi fuq il-materjal) |
| Preċiżjoni tat-tqattigħ | ±0.02MM |
| Qtugħ tal-pressjoni tal-arja | 1.2-2.8Mpa (nitroġenu bi pressjoni għolja huwa rakkomandat) |
| Konsum ta 'enerġija nominali | 10KW/18KW |
| Provvista ta 'enerġija | AC220V/60A, 380V/40A |
| Tkessiħ | Tkessiħ bl-ilma |
| Ambjent tax-xogħol | L-ebda sors ta 'vibrazzjoni, ventilazzjoni tajba, temperatura 10 ~ 38 grad |
| Dimensjoni | L1820mm * W1750mm * H1950mm |
| Piż | 1800KG |
Introduzzjoni fil-qosor tas-Sistema tal-Qtugħ tal-Bord tal-PCB

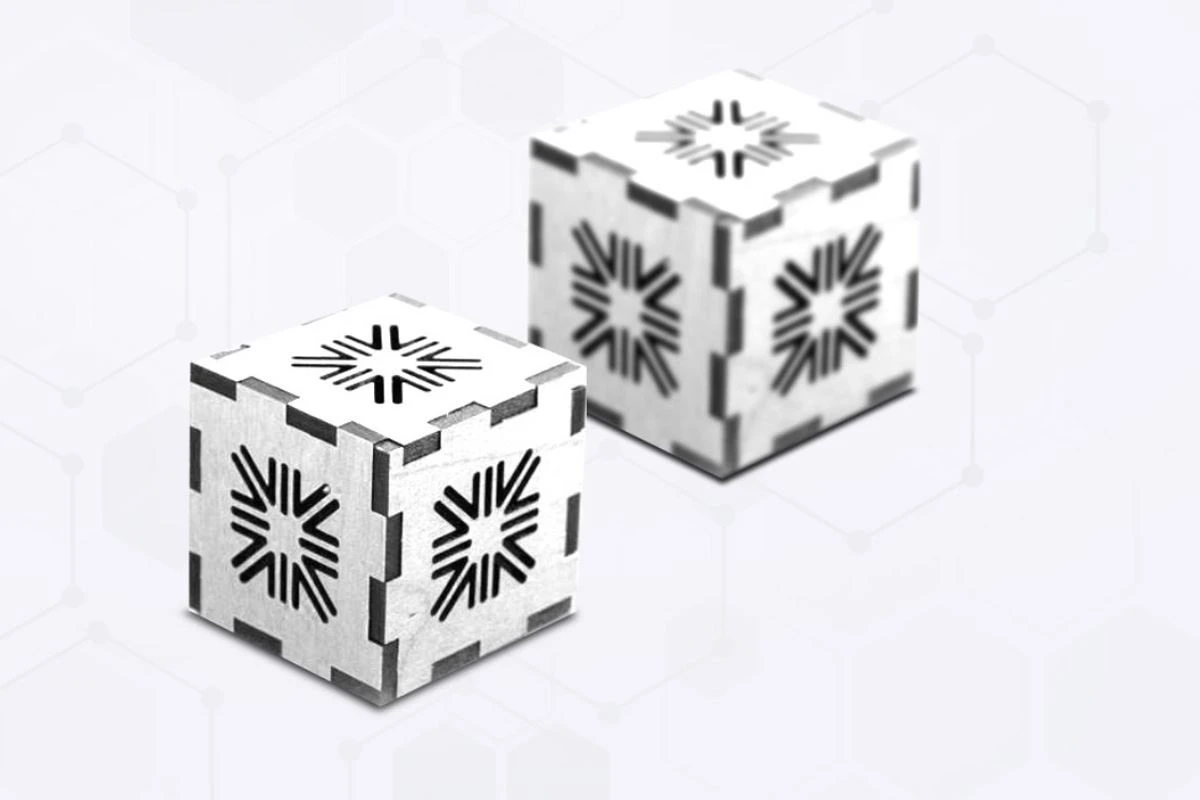

Ħjata dejqa tat-tqattigħ, deformazzjoni żgħira tal-pjanċa
★ Il-qtugħ bil-lejżer għandu żona żgħira affettwata mis-sħana u deformazzjoni żgħira tal-pjanċa
★ Ħjata tal-qtugħ: {{0}}.05 ~ 0.15mm
★ Il-veloċità tal-qtugħ bil-lejżer hija mgħaġġla, u l-qatgħa m'għandha l-ebda stress mekkaniku.
★ Preċiżjoni għolja tal-ipproċessar, ripetibbiltà tajba, l-ebda ħsara lill-wiċċ tal-materjal ★ Eżattezza: ±0.02mm

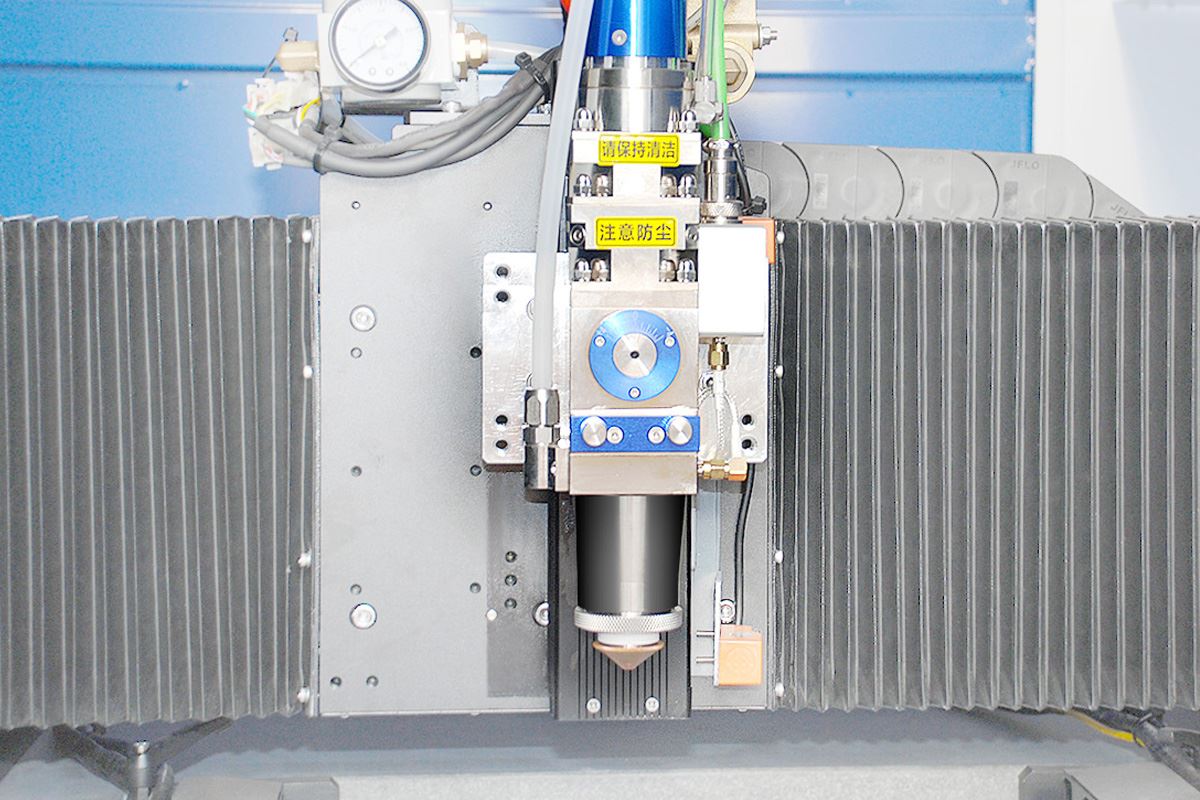

Il-mogħdija tat-tqattigħ hija awtomatikament ottimizzata
★ Kompatibbli ma 'formati ta' fajl multipli, bħal DXF, GERBER.
Sistema ta 'protezzjoni attiva
Protezzjoni kontra l-ħabta
★ Ir-ras tat-tqattigħ u l-wiċċ tat-tqattigħ jinżammu f'distanza sigura f'kull ħin. Fl-istess ħin, għandha funzjoni ta 'waqfien tal-mess biex tnaqqas ir-riskju ta' ħabta.
Protezzjoni intelliġenti għall-ivvjaġġar
★ Awtomatikament tiskopri l-firxa operattiva ta 'partijiet li jiċċaqilqu, u meta jkun hemm anormalità, is-sistema tagħti feedback sensittiv u tordna fil-pront biex tieqaf, u tiżgura s-sigurtà tat-tagħmir.
Sistema ta 'allarm intelliġenti.
★Tagħmir awto-verifika, wiri anormali tal-allarm fuq l-interface prinċipali, tnaqqas il-perikli moħbija u ttejjeb l-effiċjenza tal-investigazzjoni tal-anormalità tat-tagħmir.C
